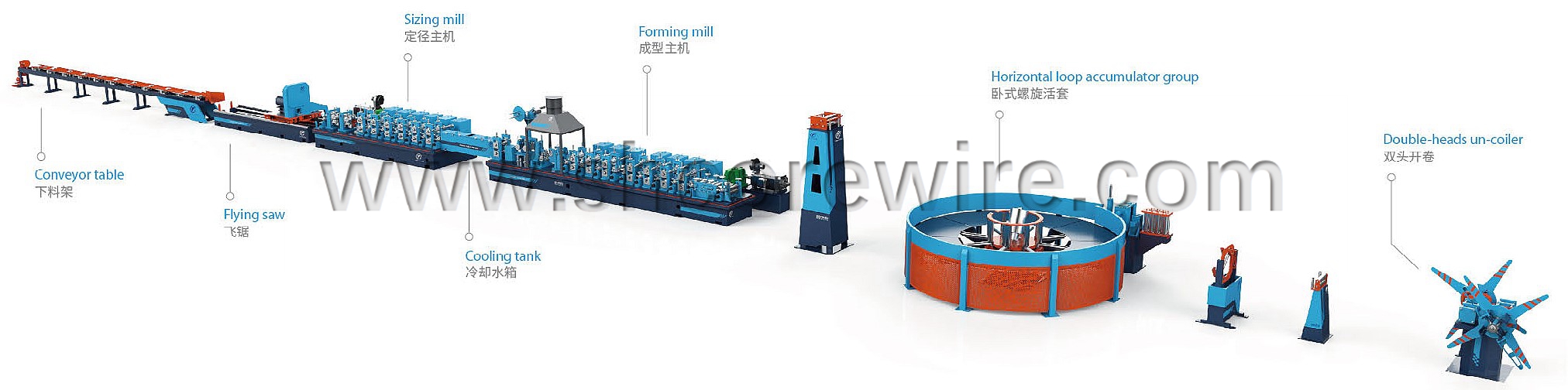

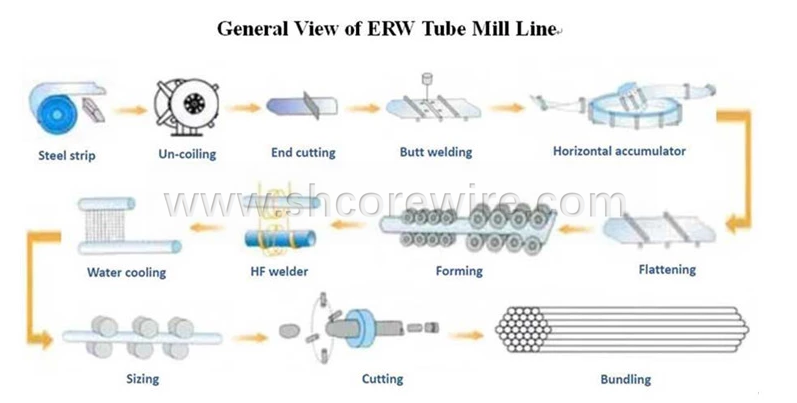

Flow Chart

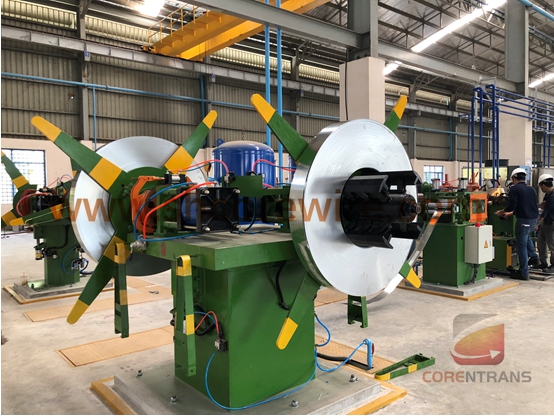

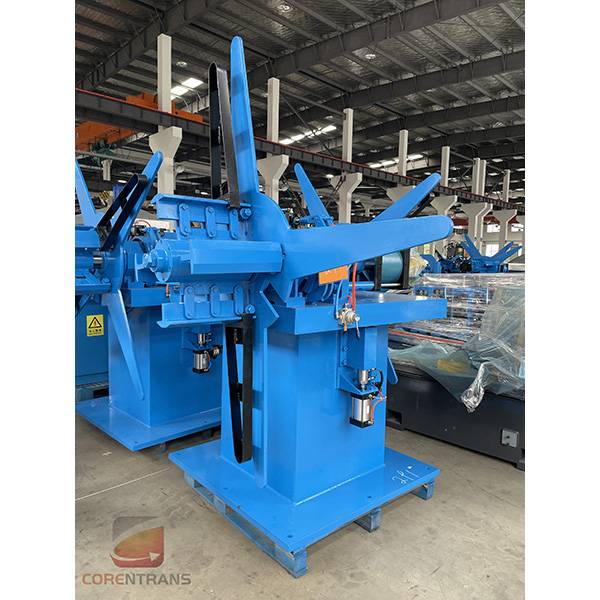

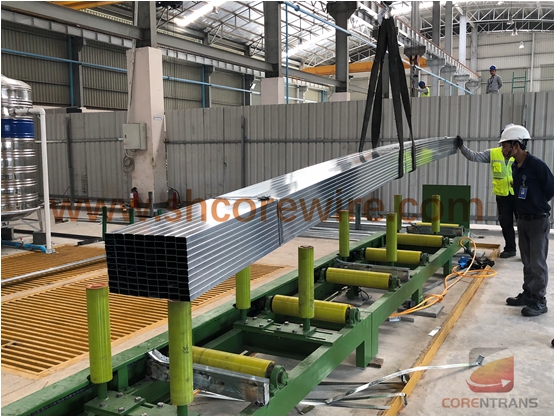

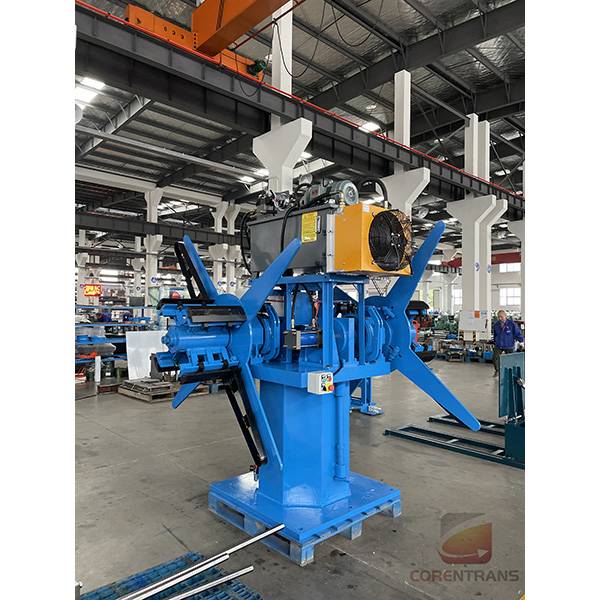

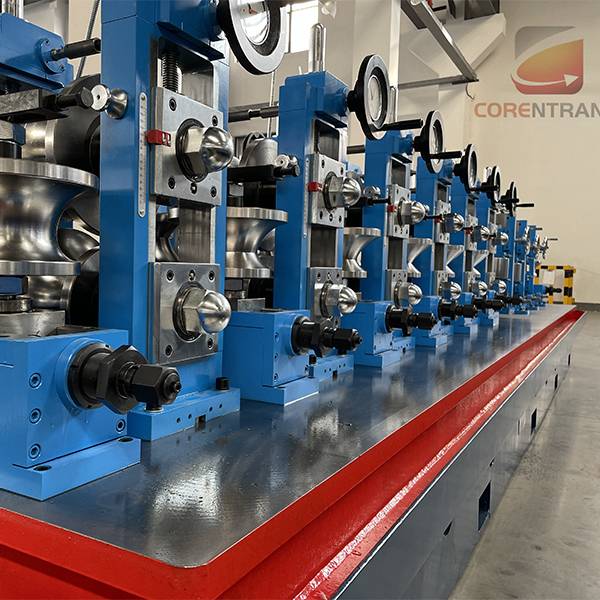

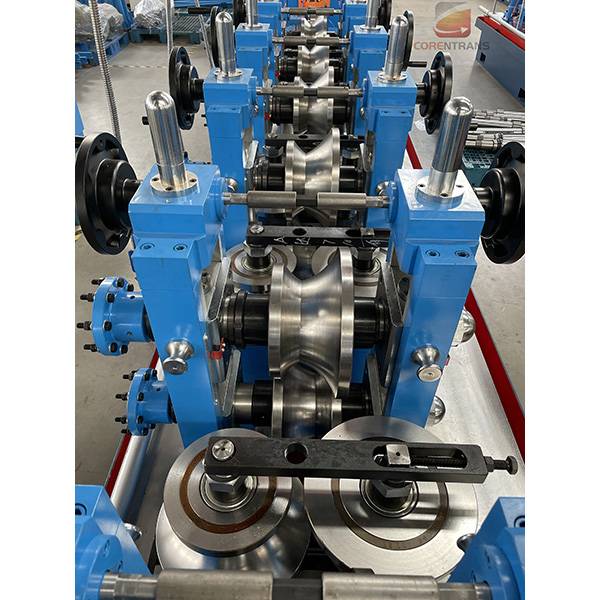

{강철 스트립} →→더블 헤드 언코일러 →→스트립 헤드 전단기 및 TIG 맞대기 용접기 스테이션 →→ 수평 나선형 어큐뮬레이터 →→성형기 (메인 구동 유닛 ① + 평탄화 투입 유닛 + 브레이크다운 존 + 핀 패스 존 + 시임 가이드 유닛 + 고주파 유도 용접 시스템 + 스퀴즈 용접 롤러 유닛 + 외부 스카핑 유닛 + 용접 시임용 아연 스프레이 패칭 시스템(선택 사항) + 수평 아이어닝 스탠드) + 에멀전 수냉 섹션 + 사이징 머신 (메인 구동 유닛 ② + 사이징 존 + 속도 테스트 유닛 + 터크 스트레이트너 + 수직 인발 프레임) →→ 컴퓨터 제어 방식 NC 냉간 플라잉 쏘→→런아웃 테이블 →→{적재 및 포장 섹션 (선택 사항)
제품 소개
1. 20년 이상의 전문 제조 경험을 보유한 SHANGHAI COREWIRE INDUSTRY CO., LTD.는 TM-12~273 ERW 파이프 밀 기계의 품질 개선과 기술 연구에 전문적으로 특화되어 있습니다.
2. 또한, R&D 센터는 고강도 설계, 재료 선정, 정밀 가공, 안정적인 작동 및 에너지 절약을 특징으로 하는 ERW 파이프 밀을 갖추고 있습니다.
적용 분야
제품은 주로 석유, 석유화학, 건설, 조선, 군수, 전력, 광업, 석탄, 기계 제조 산업에 사용되는 파이프 및 튜브입니다.

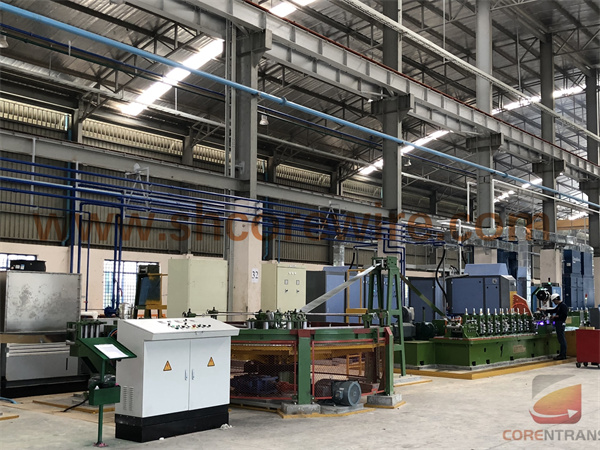

맞춤형 생산 라인

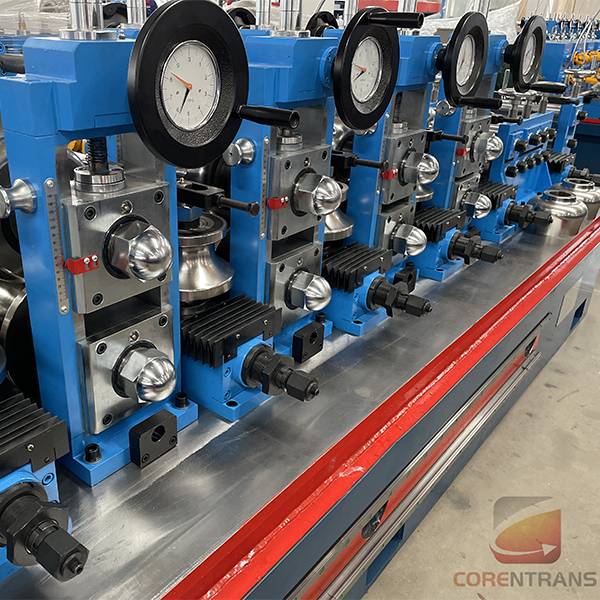

이 TM-32ERW 튜브 및 파이프 밀, 언코일러, 스트립 헤드 전단기, 맞대기 용접기 스테이션, 성형 밀, 사이징 밀, 냉간 플라잉 쏘, 컨베이어 테이블, 적재 및 포장 기계를 완비하고 있습니다. 최적화된 설계, 고품질 재료 선정 및 엄격한 열처리 공정은 롤러의 고정밀도, 내마모성 및 긴 수명을 보장합니다.
ERW 사양
모델 | 튜브 외경 | 벽 두께 | 사각/직사각형 | 벽 두께 | 속도 | 메인 모터 | 고주파 용접기 |
TM-12 | φ4~φ12 | 0.2~0.5 | // | // | 30~120 | 15 | 100 |
TM-16 | φ6~φ16 | 0.2~0.8 | // | // | 30~120 | 22 | 100 |
TM-20 | φ7~φ20 | 0.2~1.0 | // | // | 30~120 | 30 | 100 |
TM-25 | φ9~φ25.4 | 0.25~1.2 | // | // | 30~120 | 37(또는 22*2) | 100 |
TM-32 | φ10~φ32 | 0.25~1.5 | 8*8~25.4*25.4 | 0.25~1.2 | 30~120 | 45(또는 30*2) | 100 |
TM-32z | 0.5~2.0 | 0.5~1.5 | 30~100 | 55(또는 37*2) | 100 | ||
TM-40 | φ12.7~φ40 | 0.3~1.8 | 10*10~31.8*31.8 | 0.3~1.5 | 30~110 | 75 | 150 |
TM-40z | 0.6~2.0 | 0.6~1.5 | 30~100 | 45*2 | 150 | ||
TM-50q | φ16~φ50.8 | 0.4~1.5 | 12.7*12.7~40*40 | 0.4~1.2 | 30~110 | 90 | 150 |
TM-50 | 0.5~2.0 | 0.5~1.5 | 30~90 | 45*2(또는 110) | 200 | ||
TM-50z | 0.7~2.5 | 0.7~2.0 | 30~80 | 55*2 | 200 | ||
TM-63q | φ19.05~φ63.5 | 0.6~2.0 | 15*15~50*50 | 0.6~1.5 | 30~90 | 132(또는 55*2) | 150 |
TM-63 | 0.7~3.0 | 0.7~2.5 | 30~80 | 75*2(또는 132) | 200 | ||
TM-63z | 0.8~3.5 | 0.8~3.0 | 20~70 | 90*2 | 200 | ||
TM-76q | φ25.4~φ76.2 | 0.8~2.5 | 20*20~60*60 | 0.8~2.0 | 30~90 | 160(또는 75*2) | 200 |
TM-76 | 0.8~3.5 | 0.8~3.0 | 30~80 | 90*2 | 250 | ||
TM-76z | 0.8~4.0 | 0.8~3.5 | 20~70 | 300 | |||
TM-90q | φ30~φ90 | 0.8~3.0 | 25*25~70*70 | 0.8~2.5 | 30~90 | 180(또는 90*2) | 250 |
TM-90 | 0.8~3.5 | 0.8~3.0 | 30~80 | 110*2 | 250 | ||
TM-90z | 1.0~4.0 | 1.0~3.5 | 20~70 | 300 |
모델 | 튜브 외경 | 벽 두께 | 사각/직사각형 | 벽 두께 | 속도 | 메인 모터 | 고주파 용접기 |
TM-100q | φ31.8~φ101.6 | 1.0~3.0 | 25*25~80*80 | 1.0~2.5 | 30~90 | 200(또는 110*2) | 250 |
TM-100 | 1.0~3.75 | 1.0~3.25 | 30~80 | 110*2 | 300 | ||
TM-100z | 1.0~4.25 | 1.0~3.5 | 20~70 | 132*2 | 300 | ||
TM-114q | φ35~φ114.3 | 1.0~3.0 | 30*30~90*90 | 1.0~2.5 | 20~80 | 110*2 | 300 |
TM-114 | 1.2~4.5 | 1.2~4.0 | 20~70 | 132 |
